SOI芯片式多通道可調光衰減器，基于硅基載流子色散效應實現高速響應的可調光路衰減，實現多通道VOA器件單片化集成，芯片與多通道光纖陣列和外圍驅動電路一體化光電封裝，數字化驅動，偏振相關性小，衰減范圍大，調節精度高，衰減值穩定，響應時間為納秒級，可在高速、低時延系統中應用。
SOI高速多通道光衰減器特性
SOI高速多通道光衰減器規格參數
| 參數指標 | 單位 | 最小值 | 典型值 | 最大值 | 備注 |
| 波長范圍 | nm | 1530—1570 nm or 1270nm—1330 nm | |||
| 衰減范圍 | dB | 20 | 25 | 40 | |
| 插入損耗 | dB | 0.8 | 1.2 | 2 | |
| 偏振相關損耗 | dB | 0.3 | 0.5 | ||
| 衰減精度 | dB | ±0.1 | |||
| 通道數 | 8—16或可定制 | ||||
| 光功率 | mW | 80或可定制 | |||
| 芯片級響應時間 | ns | 30 | 200 | 300 | |
| 工作溫度范圍 | °C | -20 | 50 | ||
| 驅動電流 | mA | 45 | 60 | 20dB 衰減時 | |
| 驅動電壓 | V | 4.2 | 4.5 | 20dB 衰減時 | |
| 工作濕度范圍 | % | +65 | |||

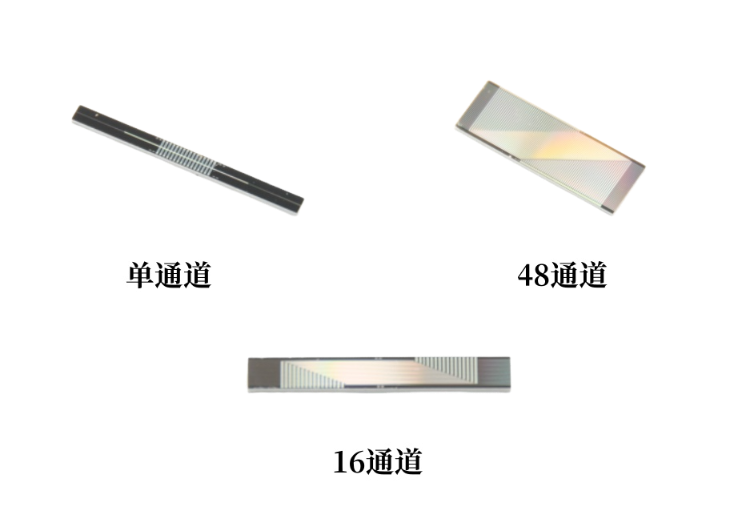

| 尺寸 | mm | 芯片 Chip: 單通道 20(L)x1.52(W)x0.5(H)或 10(L)x1.62(W)x0.5(H) 16 通道:20(L)x2.1(W)x0.5(H) 48 通道:20(L)x6.87(W)x0.5(H) 器件；63(L)x9.7(W)x7.9(H) | |||

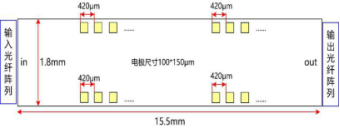

芯片尺寸

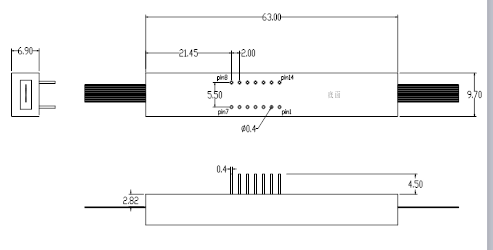

器件尺寸
四川梓冠光電SOI高速多通道光衰減器訂貨信息
| ZG | 波長 | 衰減大小 | 通道數 |
| 13=1310nm 15=1550nm | 1=20dB 2=40dB | 1=1CH 4=4CH 8=8CH 16=CH 48=48CH XX=Other |
