850nm多模電可調光衰減器是四川梓冠光電的一款新的微型可調衰減器，可應用于C或L波段。該光衰減器具有良好的波長平坦度相關性 ，低偏振相關損耗(PDL)，并提高了溫度穩定性。衰減器為光功率提供了一種經濟的解決方案。反射光學允許同側跳線退出，并使面板易于安裝。衰減器采用先進的梯度中性密度濾波器作為衰減元件。調整是通過步進電機的反饋控制終端。步進電機的驅動器以統一的步長上下移動電機，提供精細的分辨率。鎖定操作是一個標準功能;移除驅動電壓后，保留最近的衰減設置。可選的電阻讀數用于過濾器定位。衰減器原理圖如圖1所示。

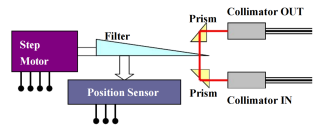

圖一 原理圖
2 光學和電氣規格
2.1 850nm多模電可調衰減器
| 參數 | 規格 | 單位 | 備注 |
| 波長范圍 | 800~1100 | nm | |
| 衰減范圍 | 30 | dB | |
| 響應速度@3dB調整衰減分辨率 | 100 | ms | 電壓驅動方式 |
| 衰減分辨率 | 0.2 | dB | 整步 |
| 鎖定穩定性 | 0.3 | dB | 根據電機電源開關 |
| 插入損耗 | 1.0 | dB | 帶連接頭，在波長范圍內 |
| 衰減線線性 | 5 | % | 30db@±0.5db |
| 重復性 | 0.1 | dB | 從同一方向接近的隨機位置返回到特定衰減時的衰減差異。 注：特定電壓/階躍下的衰減值可能隨時間而變化，并且會隨單位而變化 |
| 反沖 | 0.2 | dB | |
| 回波損耗@輸入/輸出 | -25 | dB | 帶連接頭 |
| 偏振相關損耗@輸入/輸出 | 0.5 | dB | 在整個調整的波長范圍內從輸入端口到輸出端口測量 |
| 溫度相關損耗 | 0.5 | dB | 測量從輸入到輸出端口@整體調整衰減范圍 |
| 偏振模色散@輸入/輸出 | 0.15 | ps | |
| 承載光功率 | 300 | mW | CW |

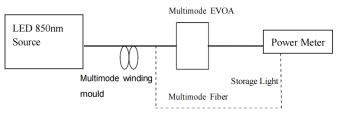

2.2 850nm多模電可調衰減器測試方法
2.3 步進電機電氣規格
| 參數 | 規格 | 單位 | 備注 | ||
| MIN | TYP | MAX | |||
| 電機類型 | 步進電機，2相位電機 | ||||
| 電機電流 | 150 | 200 | mA | 2相開啟 | |
| 推薦直流控制電壓 | 3.0 | 3.3 | 3.6 | V | 全步進和兩個線圈都是通電的 |
| 每步脈沖寬度 | 1.25 | 2.0 | ms | ||
| 電機電阻 | 20 | ||||
| 電機功耗 | 2 | W | 在-5～70℃溫度范圍 | ||
3 絕對最大限定額值
| 參數 | 規格 | 單位 |
| 操作溫度 | -5 ~ +70 | °C |
| 操作濕度 | 5 ~ 95 | %RH |
| 儲存溫度 | -40 ~ 85 | °C |
4電接口定義
| 引腳 | 定義 | 描述 | 備注 |
| 1 | 電機線圈A- | ||
| 2 | 電機線圈B | ||
| 3 | 電機線圈B- | ||
| 4 | 電機線圈A | ||
| 5 | 監測信號 | POT電刷，可移動觸點:電壓傳感器 | |
| 6 | 監測供應+ | POT+，連接到穩定的(參考)正電源 | |
| 7 | 監測供應- | POT-，接地 | |
| 8 | 接地 | ||
| 9 | 無 | ||
| 10 | 無 | ||
| 11 | 無 | ||
| 12 | 無 |

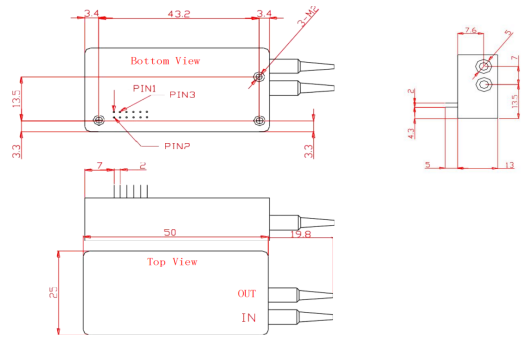

5.850nm多模電可調衰減器機械圖紙
6.尾纖和連接頭
| 參數 | 規格 | 單位 | 備注 |
| 尾纖類型（所有端口） | 62.5/125um or 50/125um | 根據客戶要求 | |
| 尾纖長度（所有端口） | L+/- 0.1 | m | L 指 PN 中的光纖長度要求 |
| 連接頭類型（所有端口） | 根據客戶要求 |
