首頁 > 產品中心 > 光纖延遲線 > 單波長光纖延遲線

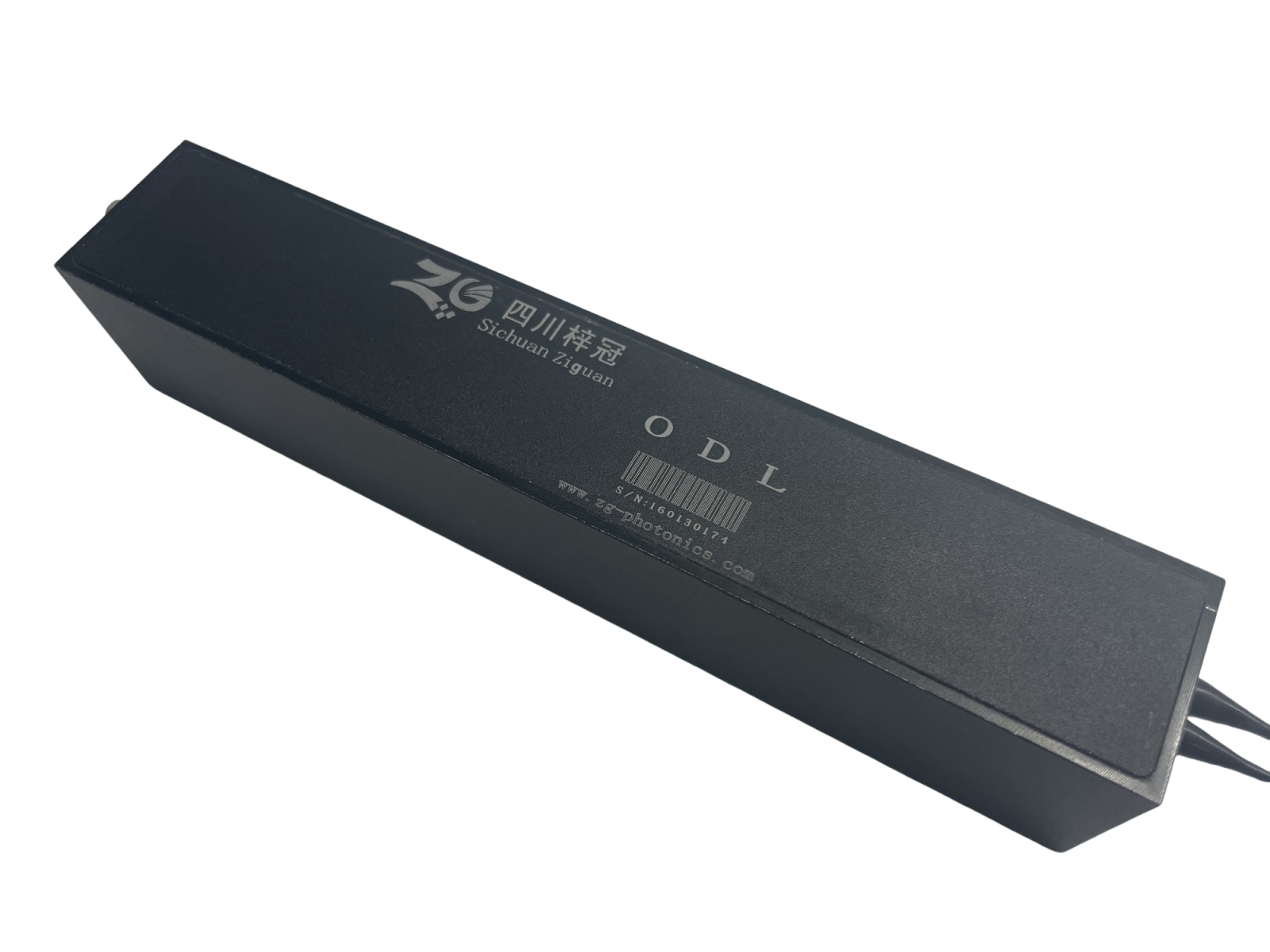

1560nm單波長光纖延遲線
1560nm單波長光纖延遲線具有獨特的延遲機械裝置、連續可靠工作、寬延遲范圍、延遲精度高、高可靠性等特點。主要應用于雷達測試、校準、相控天線陣列、光學相干層析X射線照相法、傅里葉光譜分析、光干涉度量、光纖傳感器等等
產品咨詢
詳細信息

1560nm光纖延遲線

一、1560nm光纖延遲線的定義
1560nm光纖延遲線是一種專為C波段（1530nm至1565nm）設計的光纖裝置，它利用光纖的傳輸特性來引入時間延遲。具體來說，該裝置通過一段特定長度的光纖，或者利用特殊的光纖結構（如光纖布拉格光柵、光纖環形器等），實現對光信號傳輸時間的精確控制。在C波段范圍內，1560nm光纖延遲線憑借其高精度、低損耗、高穩定性等特點，成為多個領域不可或缺的精密工具。
二、1560nm光纖延遲線特性
獨特的延遲機械裝置
連續可靠工作
寬延遲范圍
延遲精度高
高可靠性較低的偏振相關損耗（<0.1dB）
簡潔緊湊的結構
三、1560nm光纖延遲線規格參數
      參數
指標
    工作波長（nm）
1260-1650,1310-1550,可定制 850,980,1060
    校準波長（nm）
1310-1550
    延遲范圍
0~100ps
0~330ps
0~700 ps
0~1500ps
    分辨率
10fs
    插入耗損
典型0.8dB,最大1.2dB（0-1500PS耗損≤1.4db）
    重復性
＜0.5ps
    插入損耗變化
±0.2dB 對應0- 100ps模塊
±0.3 dB 對應0- 330ps模塊
±0.4dB 對應0- 700ps模塊
±0.8 dB 對應1500PS模塊
    回波損耗
> 55 dB
    消光比
>18 dB
    傳輸光功率
光功率典型 500mW/可定制5W/10W/15W/20W/30W
    工作溫度
0-~65℃
    儲存溫度
-40~85℃
   光纖類型
Conning SMF-28,or Fujikura PM Panda fiber
   尺寸(L x W x H)
114 x 33 x 35.5mm for 100ps model
148.5 x 33 x 35.5mm for 330ps model
203.5x 33 x 35.5mm for 700ps model
210.5x 46 x 35.5mm for 1500ps model
以上規格均不含連接頭


典型延遲譜線


典型延遲譜線1典型延遲譜線2


四川梓冠光電1560nm光纖延遲線采購信息

ZG
延遲范圍
光纖類型
光纖長度
連接頭
10=100ps
33=330ps
70=700ps
150=1500ps
XX=others
S9=SMF 900um
M5=MMF 50/125/900um
M6=MMF 62.5/125/900um
PM= PM Panda
XX=others
1=1.0m
2=2.0m
NE=None      FA=FC/APC
FC=FC/PC      SA=SC/APC
SC=SC/PC      ST=ST/PC
LA=LC/APC     LC=LC/PC
XX=others

1560nm光纖延遲線拓展資料：

一、1560nm光纖延遲線的工作原理
1560nm光纖延遲線的工作原理基于光信號在光纖中的傳輸特性。當光信號在光纖中傳播時，會受到光纖材料、折射率等因素的影響，從而產生一定的時間延遲。具體來說，其工作原理主要包括以下幾個方面：
電光效應：在某些特殊的光纖結構中，通過電場控制光纖中的折射率，進而調節光信號的傳輸速度，實現延遲效果。當電場施加于光纖周?chē)鷷r(shí)，光纖材料的折射率會隨之變化，這種變化直接影響光信號在光纖中的傳播速度。
光纖長度控制：通過調整光纖的長度，可以實現對光信號傳輸時間的精確控制。光信號在光纖中傳播的時間與光纖長度成正比，因此，通過改變光纖長度，可以實現所需的時間延遲。
特殊光纖結構：利用光纖布拉格光柵、光纖環形器等特殊結構，可以實現對光信號的反射、散射等效應，從而進一步調節光信號的傳輸時間和路徑。
二、1560nm光纖延遲線的應用范圍
1560nm光纖延遲線在多個領域具有廣泛的應用前景，主要包括以下幾個方面：
1、光通信領域：在光通信系統中，1560nm光纖延遲線可用于實現光信號的同步、補償傳輸延遲等關鍵功能，提高光通信系統的性能和穩定性。
2、雷達測試領域：在雷達系統中，該延遲線可用于模擬不同距離目標的回波信號，為雷達系統的測試和校準提供精準的數據支持。
3、醫學影像診斷：在醫學影像領域，通過精確控制多組數據之間的時間一致性，提高診斷的準確性和效率。
4、光網絡時分復用：在光網絡時分復用系統中，1560nm光纖延遲線發揮著至關重要的作用，助力實現高效的數據傳輸和信號處理。
三、四川梓冠光電1560nm光纖延遲線的生產制造優勢
作為致力于光纖延遲線技術研發與生產的領先企業，四川梓冠光電在1560nm光纖延遲線的生產制造方面具有獨特優勢：
1、技術創新：梓冠光電擁有一支由資深工程師組成的研發團隊，致力于光纖延遲線技術的持續創新和升級。公司不斷推出高性能、高穩定性的產品，滿足市場多樣化的需求。
2、高品質材料：梓冠光電采用高品質的光纖材料和先進的生產工藝，確保1560nm光纖延遲線具有優異的性能和穩定性。產品經過嚴格的質量檢測和篩選，確保每一批產品都符合客戶要求。
3、定制化服務：梓冠光電提供定制化的1560nm光纖延遲線解決方案和服務。根據客戶的具體需求和應用場景，公司可以為客戶量身定制合適的產品，并提供全面的技術支持和售后服務。
4、價格優勢：通過優化生產流程和降低成本，梓冠光電能夠?yàn)榭蛻?hù)提供具有競爭力的1560nm光纖延遲線產品價格。同時，公司還提供批量采購優惠和長期合作優惠政策，幫助客戶降低采購成本。
