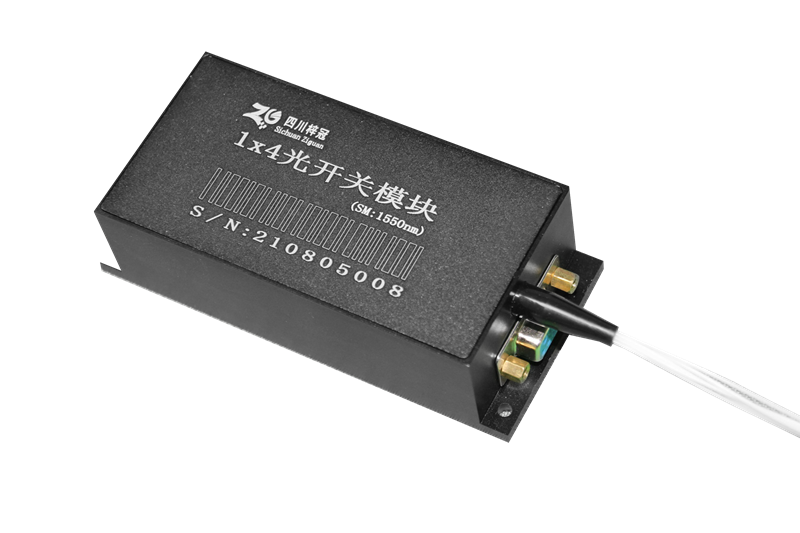

1x16機械式光開關
1x16機械式光開關具有高精度與穩定性、低損耗與高效率、靈活性與可擴展性、高可靠性與長壽命等特點，應用于光網絡保護與恢復、光信號路由選擇、光網絡測試與維護、光交叉連接與波長管理等領域
產品咨詢
詳細信息


1x16機械式光開關

一、1x16機械式光開關的定義
1x16機械式光開關，是一種具有一個輸入端口和十六個輸出端口的光信號切換設備。它通過物理移動光纖或光學元件，實現光信號在輸入端口與任意輸出端口之間的靈活切換。這種設計不僅提高了光網絡的靈活性，還確保了光信號的穩定傳輸，是光通信網絡中不可或缺的關鍵組件。
二、1x16機械式光開關的特點
1、高精度與穩定性：1x16機械式光開關采用先進的制造工藝和優質材料，確保了高精度和長期的穩定性。其內部機械部件經過精密調校，能夠在各種環境下保持穩定的性能，滿足光通信網絡對精確控制的需求。
2、低損耗與高效率：在光信號的傳輸過程中，光開關能夠保持較低的插入損耗，從而確保光信號的傳輸質量。同時，其高效的切換速度也滿足了光網絡對實時性的要求，提高了網絡的傳輸效率。
3、靈活性與可擴展性：1x16機械式光開關具有靈活的輸入/輸出配置，可以方便地與其他光網絡設備進行連接。此外，其可擴展性也使其能夠適應未來光網絡的發展需求，為光通信網絡的升級和擴展提供了有力支持。
4、高可靠性與長壽命：經過嚴格的質量控制和測試，1x16機械式光開關具有高可靠性和長壽命的特點。即使在惡劣的工作環境下，它也能保持穩定的性能，確保光網絡的正常運行。

三、1x16機械式光開關的技術參數

    工作波長
nm
532~980（MM）
532~980（SM）
1260~1620（MM）
1260~1620（SM）
    測試波長(可選)
nm
650/780/850/980
650/780/850/980
1310/1490/1550/1625
1310/1490/1550/1653
    插入損耗
dB
<1dB
<1.2dB
<1dB
<1.2dB
    回波損耗
dB
SM≥50、MM≥30
    信道串?dāng)_
dB
SM≥55、MM≥35
    偏振相關損耗
dB
≤0.05
    波長相關損耗
dB
≤0.25
    消光比
dB
≥18
    溫度相關損耗
dB
≤0.25
    重復性
dB
±0.02
    使用壽命
次
切換107次后(插損≤0.7 dB)、109次后(插損≤0.9 dB)、1010次后(插損≤1.5dB)
    傳輸光功率
mW
≤500
    切換時間
ms
≤15（相鄰信道切換）
    工作溫度
°C
-20～+70
    儲存溫度
°C
-40～+85
    電源
V
5  OR 12
    模塊外形尺寸
mm
1~25路     132x47x34
mm
25~35路    146x50X53

管腳定義

DB9針串口管腳定義如下

管腳編號
管腳定義
功能說明
2
SOUT
串口數據發送端
3
SIN
串口數據接收端
5
SGND
串口信號地
8
VCC
電源正極，接DC 12/1A
9
GND
電源負極
其他
懸空


尺寸圖

                                    1x4 1x8 1x16機械式光開關模塊尺寸圖

1x4 1x8 1x16機械式光開關模塊尺寸圖


1x32 機械式光開關模塊尺寸圖

1x32 機械式光開關模塊尺寸圖


四川梓冠光電1x16機械式光開關訂貨信息

工作波長
模塊外形尺寸
電源
532~980（MM）
532~980（SM）
1260~1620（MM）
1260~1620（SM）
1-25    132x47x34
25-35   146x50X53
12V or  5V

1x16機械式光開關拓展資料
一、1x16機械式光開關的工作原理
1x16機械式光開關的工作原理基于光的傳播特性和機械運動的結合。當接收到控制信號時，光開關內部的移動部件（如光纖接頭、反射鏡或棱鏡）會根據指令迅速移動到預定位置，從而改變光的傳播路徑。這一過程中，光信號的傳輸質量得以保持，而光路的切換則通過精確的機械運動來實現。這種設計不僅確保了光信號的穩定傳輸，還提高了光網絡的可靠性和效率。
二、1x16機械式光開關的應用范圍
1x16機械式光開關在光通信網絡中具有廣泛的應用范圍，主要包括以下幾個方面：
1、光網絡保護與恢復：在光通信網絡中，光開關可以作為保護倒換設備，當檢測到光纖斷裂或其他傳輸故障時，它能夠迅速切換至備用光路，確保業務的連續性。1x16機械式光開關的多個輸出端口為這一功能提供了更多的選擇，提高了網絡的可靠性和穩定性。
2、光信號路由選擇：通過1x16機械式光開關，光信號可以在多個輸出端口之間進行靈活切換，從而實現光信號的路由選擇。這有助于優化光網絡的資源分配，提高網絡的傳輸效率和可靠性。
3、光網絡測試與維護：在光網絡的測試和維護過程中，光開關也發揮著重要作用。它可以幫助測試人員快速定位故障點，進行光信號的測試和校準。1x16機械式光開關的多個輸出端口為測試提供了更多的靈活性，降低了測試難度和成本。
4、光交叉連接與波長管理：在光交叉連接系統中，1x16機械式光開關可以實現多個輸入輸出端口之間的信號交叉連接。同時，它還可以用于波長管理，通過切換不同的光路來實現波長的靈活調度。這有助于構建復雜的光網絡拓?fù)浣Y(jié)構，滿足多樣化的業務需求。
