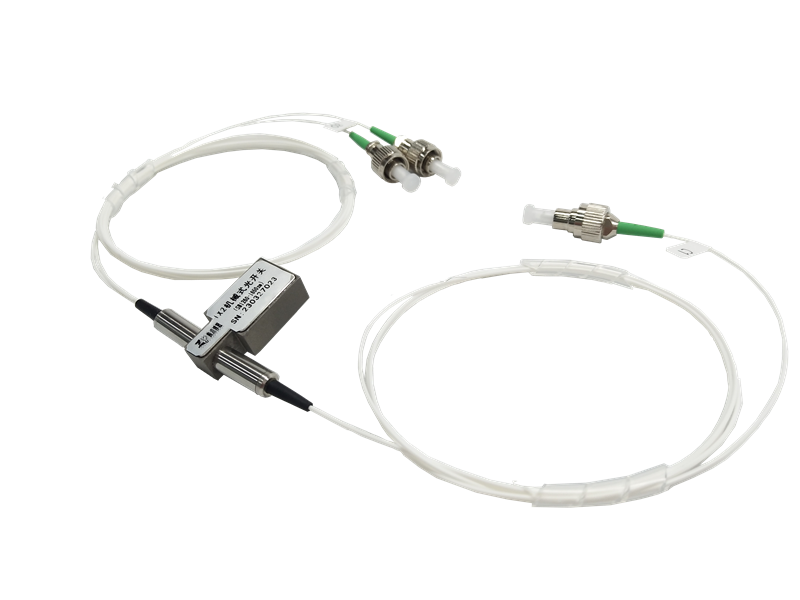

三、機械式光開關1x2的技術參數
參數 單位 規格 波長 nm 1260-1650 插入損耗（最大值） dB ≤0.8 回波損耗 dB ≥50 可重復性 dB ≤ 0.02 串?dāng)_ dB ≥50 偏振相關損耗 dB ≤ 0.05 溫度相關損耗 dB ≤ 0.25 工作溫度 ℃ -20~70 儲存溫度 ℃ -40~85 切換時間 ms ≤5 使用壽命 Cycle ≥107 光功率 mw ≤500 控制電壓 V 3 or 5 規格 鎖定/非鎖定 光纖類型 單模，G657 尾纖長度 1±0.05 M 連接器類型 LC/APC 注意 1.損耗基于23℃、中心波長±50nm的測試結果。多頻帶增加0.2dB。 2.重復性是在100次循環后定義的. 3.不包括連接器，連接器的插入損耗增加0.2dB.
尺寸圖
引腳定義
Type Status Optical Path Electric Drive Status Sensor D1x2 Pin 1 Pin 5 Pin 6 Pin 10 Pin 2-3 Pin 3-4 Pin 7-8 Pin 8-9 Latching A C1→O1, C2→O2 -- -- GND V+ Close Open Open Close B C1→O3, C2→O4 V+ GND -- -- Open Close Close Open Non-Latching A C1→O1, C2→O2 -- -- -- -- Close Open Open Close B C1→O3, C2→O4 V+ -- -- GND Open Close Close Open
電流和電阻參數
Specification Voltage Current Resistance 5V Latching 4.5~5.5V 36~44mA 125? 5V Non-Latching 4.5~5.5V 26~32mA 175?
四川梓冠光電機械式光開關1X2訂貨信息
| A | B | C | D | E | F | G | H |
| Port type | Fiber Type | Control Voltage | Test Wavelength | Switch Type | Tube Type | Fiber Length | Connector |
| 1×1 1×2 2×2B 2x2F D1×2 D2×2B | 單模 保偏 多模 | 3:3V 5:5V | 850:850nm 1310:1310nm 1550:1550nm 1315:1310&1550nm | L：Latching N:Non-Latchig | 25:250um 90:900um Others | 05:0.5m±5cm 10:1.0m±5cm 15:1.5m±5cm Others | OO: None FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC LP: LC/PC LA: LC/APC X: Others |
機械式光開關1x2拓展資料
一、機械式光開關1x2的工作原理
機械式光開關1x2的工作原理基于精密的機械結構設計。當外部控制信號（如電信號）作用于開關時，會驅動內部的機械部件（如微型馬達或彈簧片）發生移動，從而改變光路的走向。具體來說，當輸入光信號進入開關后，根據控制信號的狀態，光信號會被引導至兩個輸出端口中的一個，實現光信號的切換和分配。這種切換過程通常具有極快的響應時間和極低的損耗，保證了光信號的高質量傳輸。
二、機械式光開關1x2的應用范圍
機械式光開關1x2在光通信領域具有廣泛的應用前景，具體體現在以下幾個方面：
1、光網絡保護與恢復：在光網絡中，機械式光開關1x2可用于實現光信號的快速切換和保護。當主路由出現故障時，開關能夠迅速將光信號切換至備用路由，確保通信的連續性和穩定性。這種保護機制對于提升網絡可靠性和生存能力具有重要意義。
2、光信號路由與分配：在復雜的光網絡中，機械式光開關1x2能夠靈活地在多個輸出端口之間選擇性地傳輸光信號，實現光信號的精確路由和分配。這對于構建高效、靈活的光網絡架構具有重要意義。
3、光信號測試與監測：在光纖測試系統和監測系統中，機械式光開關1x2也發揮著重要作用。它可以將待測試或監測的光信號引入測試儀器或監測設備中，方便對光信號進行精確測量和分析。同時，其高穩定性和可靠性也保證了測試結果的準確性和可靠性。
4、光網絡優化與升級：隨著光通信技術的不斷發展，機械式光開關1x2在光網絡優化和升級中也扮演著重要角色。它可以根據網絡需求動態調整光信號的傳輸路徑和功率分配，實現光網絡的智能化管理和優化。
