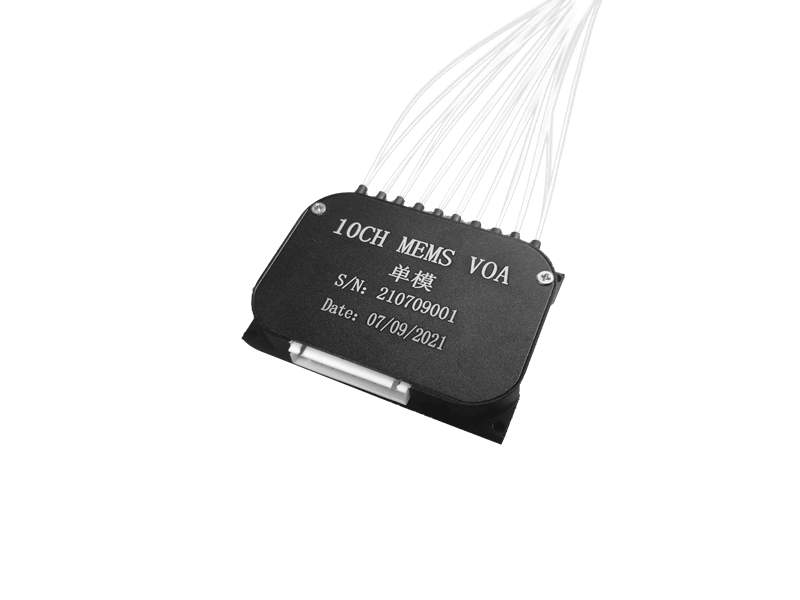

二、光衰減器模塊的技術指標
參數 規格 工作電壓（V） 8-12V(or 5V) 工作波長 1260-1650 or 980nm/1064nm 中心波長 1310/1550/1064 衰減范圍 0-60 插入損耗（dB） 0-30 ≤1.2 0-40 ≤2.0 0-60 ≤2.5 衰減穩定度 ±0.04(max) 回波損耗 ＞ 55 工作溫度（℃） - 20～60 儲存溫度（℃） -40～80 連接器類型 可選 尾纖長度 根據客戶要求定制 控制協議 RS232 通道數 可定制 物理尺寸(長X寬X高） 4通道及以下 86X77X18 mm 1-4CH 8通道及以下 100X90X22mm 5-8CH 16通道及以下 170X100X28mm 9-16CH
三、光衰減器模塊接線定義
功能 引腳 功能定義 供電電源 紅色 電源正極 黑色 電源負極 串口RS232 DB9-2 TX DB9-3 RX DB9-5 GND
三、光衰減器模塊控制方法
1.串口配置
| 串口選項 | 數據設置 |
| 波特率 | 9600 |
| 停止位 | 1位 |
| 數據位 | 8位 |
| 奇偶效驗 | 無 |
| 是否十六進制發送 | 是 |
2.通信協議
| 功能 | 指令 | 說明 |
| 設置衰減值 | FC ID 11 | XX XX為設置的衰減值（例：設置1通道為10dB,發送數據為1000，轉換為16進制為03 E8, 則發送指令為FC 01 11 00 03 E8 FE） |
| 00 XX XX | ||
| FE | ||
| 微調 | FC ID 12 | XX XX為0~FFF |
| 00 XX XX | ||
| FE | ||
| FC ID 13 | ||
| 00 XX XX | ||
| FE | ||
| 微調保存 | FC ID 14 | ID is the channel value to be set. |
| 00 00 00 | ||
| FE |
四、光衰減器模塊安裝尺寸
四川梓冠光電光衰減器模塊訂貨信息
1 2 ...ZG 通道 工作波長 光纖類型 光纖長度 連接頭 10=1060nm
13=1310nm
15=1550nm
16=1625nm
X=other1=裸光纖
2=900um光纖1=1M
0=others0=None
1=FC/APC
2= FC/PC
3=SC/APC
光衰減器模塊拓展資料
一、光衰減器模塊的工作原理
1、光吸收：衰減器內部的光學材料（如摻雜金屬離子的光纖或特制吸收玻璃）會吸收一部分入射光，從而降低光信號的強度。
2、光散射：通過材料的微觀結構使光發生散射，減少直線傳播的光強，從而達到衰減效果。
3、光反射：利用多層薄膜技術，精確控制反射率，使部分光信號被反射而非吸收，實現衰減。
4、錯位技術：通過微調光纖的纖芯位置，使光信號在傳輸過程中發生偏芯損耗，達到衰減目的。
二、光衰減器模塊的應用范圍
1、光通信系統：在光通信網絡中，光衰減器模塊被廣泛應用于調節光纖信號的功率，確保信號在傳輸過程中保持適當?shù)膹姸?，避免因信號過強或過弱導致的系統性能下降。
2、光測試與測量：在光測試與測量領域，光衰減器模塊可用于模擬不同光纜或光纖的傳輸特性，幫助工程師對系統進行精確的測量、調整和評價。
3、光功率均衡：在光通信系統中，不同信道的光功率可能存在差異，影響系統的傳輸質量。光衰減器模塊能夠精確調節各信道的光功率，實現光功率的均衡分配，提高系統的整體性能。
4、光器件測試與校準：在光器件的測試與校準過程中，光衰減器模塊可作為標準衰減器使用，為測試系統提供精確的衰減量參考，確保測試結果的準確性和可靠性。
5、其他行業應用：除了光通信領域外，光衰減器模塊還可應用于電視廣播、安全監控、航空航天等多個行業，通過調節光信號的功率，保護設備安全，提高系統穩定性。
