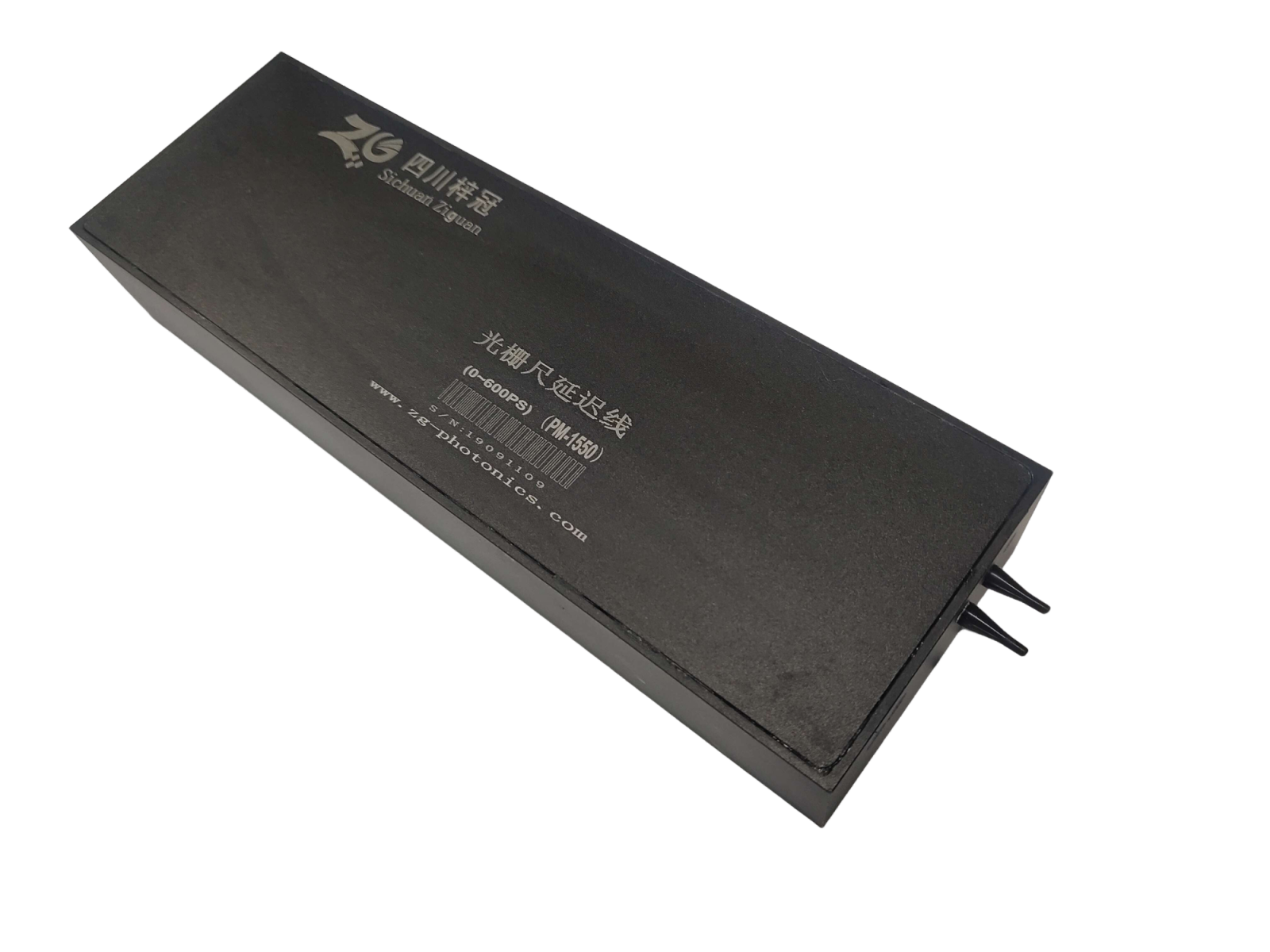

光柵尺延遲線

一、光柵尺延遲線的定義
光柵尺延遲線是一種基于光柵尺技術的精密測量元件，它結合了光柵尺的高精度測量能力與延遲線的時序調控功能。光柵尺延遲線通過光柵尺上的透明和不透明線條形成一系列的光柵，當光線照射到光柵上時，會產生光的干涉現象。這些干涉現象產生的光信號經過讀取頭的感應和轉換，被轉化為電信號，進而解碼成位置信息。同時，通過特定的設計，光柵尺延遲線能夠?qū)崿F(xiàn)光信號的延遲傳輸，滿足時序控制的需求。
二、光柵尺延遲線的特點
1、高精度：光柵尺延遲線采用高精度的光柵尺技術，能夠?qū)崿F(xiàn)微米級甚至納米級的測量精度。這種高精度測量能力使得光柵尺延遲線在精密制造、科學研究等領域具有廣泛的應用前景。
2、高穩定性：光柵尺延遲線采用穩定的光學元件和電路設計，能夠在長時間工作中保持穩定的性能。這種高穩定性確保了光柵尺延遲線在惡劣環境下仍能保持高精度的測量能力。
3、靈活可調：光柵尺延遲線通過特定的設計，如光纖延遲線、光波導延遲線等，可以實現光信號的靈活可調延遲。這種靈活可調性使得光柵尺延遲線能夠滿足不同應用場景對延遲時間的多樣化需求。
4、易于集成：光柵尺延遲線采用標準的輸入輸出接口和封裝方式，易于與其他光學器件和系統進行集成。這種易于集成性為用戶提供了極大的便利，降低了系統的復雜性和部署成本。

三、光柵尺延遲線規格參數

參數	指標
工作波長（nm）	1260-1650,1310-1550,可定制 850,980,10601260-1650,
校準波長（nm）	1310-1550（可選）
延遲范圍	0~100ps
	0~330ps
	0~700 ps
	0~1500ps
精度	＜0.05ps
分辨率（步進）	10fs
插入耗損	典型0.8dB,最大1.2dB
重復性	＜0.5ps
插入損耗變化	±0.2dB 對應0- 100ps模塊
	±0.3 dB 對應0- 330ps模塊
	±0.4dB 對應0- 700ps模塊
	±0.8 dB 對應1500PS模塊
回波損耗	> 55 dB
消光比	>18 dB
傳輸光功率	光功率典型 500mW/可定制5W/10W/15W/20W/30W
工作溫度	0-~65℃
儲存溫度	-40~85℃

四川梓冠光電光柵尺延遲線訂貨信息

ZG	通道	波長	延遲范圍	光纖類型	光纖長度	連接頭
ZG	2=2CH 4=4CH 8=8CH 16=16CH X=XCH 5=XXX	1=1064nm 2=1310nm 3=1550nm	10=100ps 33=330ps 70=700ps 150=1500ps XX=others	1=SMF-28E 2=PM1550	1=1.0m	NE=None FA=FC/APC FC=FC/PC SA=SC/APC XX=XXX

光柵尺延遲線拓展資料
一、光柵尺延遲線的工作原理
光柵尺延遲線的工作原理主要基于光的干涉、衍射和折射原理。當光線照射到光柵尺上時，由于光柵尺上的透明和不透明線條的交替排列，會產生一系列的光柵。這些光柵會改變光線的傳播路徑，從而產生光的干涉現象。干涉現象產生的光強分布會隨著光柵條上的線條間距變化而改變。這些光信號經過讀取頭的感應和轉換，被轉化為電信號。隨后，這些電信號經過一系列的處理和解碼，最終轉化為位置信息。
同時，光柵尺延遲線通過特定的設計，如采用光纖延遲線、光波導延遲線等技術，實現光信號的延遲傳輸。這種延遲傳輸可以實現對光信號時序的精確控制，滿足高精度測量和時序控制的需求。
二、光柵尺延遲線的應用范圍
1、精密制造：在精密制造領域，光柵尺延遲線被廣泛應用于數控機床、精密測量設備等領域。通過精確測量和時序控制，光柵尺延遲線能夠?qū)崿F(xiàn)對工件的高精度加工和測量，提高產品的質量和生產效率。
2、科學研究：在科學研究領域，光柵尺延遲線被用于實驗室中的精密運動控制、粒子加速器中的束流探測等。通過精確測量和時序控制，光柵尺延遲線能夠?qū)崿F(xiàn)對實驗對象的精確操控和觀測，為科學研究提供有力的支持。
3、醫療設備：在醫療設備領域，光柵尺延遲線被用于手術機械的運動控制和定位、醫學影像設備的精確成像等。通過精確測量和時序控制，光柵尺延遲線能夠?qū)崿F(xiàn)對手術器械和醫學影像設備的精確操控和定位，提高醫療手術的精度和安全性。
4、其他領域：此外，光柵尺延遲線還在航空航天、電子制造、半導體制造等領域展現出廣泛的應用前景。隨著技術的不斷進步和應用領域的不斷拓展，光柵尺延遲線將在更多領域發揮重要作用。
