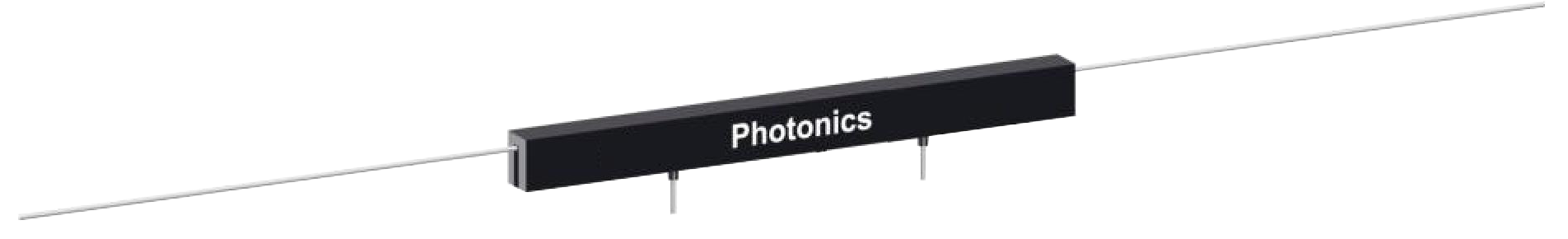

全光纖型偏振開關

可選擇在輸入端集成一個在線光纖偏振器，以提供高度線偏振狀態。

規格一(該版本允許在輸出光纖的任意軸之間切換，以實現單軸輸入。)

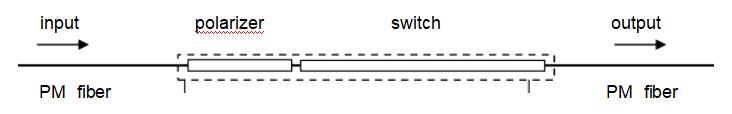

規格二(這個選項包括一個集成的光纖偏振器，在波片前面對準輸入光纖的慢軸。偏光片的作用是“清理”線性輸入狀態。)

三、全光纖型偏振開關性能參數

規格說明

1.器件將在全波長范圍內工作，在較長的波長上需要更高的電流才能實現開關。

2.選項2的插入損耗假設輸入極化沿軸對齊。損失不包括連接器。

3.消光比定義為輸入偏振器的PDL。

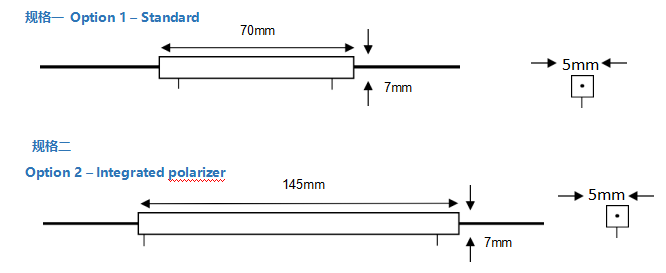

尺寸圖(所有的尺寸都是近似的，可能略有不同)

四川梓冠光電全光纖型偏振開關訂購信息

全光纖型偏振開關拓展資料
一、全光纖型偏振開關的工作原理
全光纖型偏振開關的工作原理基于光纖的雙折射效應和偏振控制。當光信號進入雙折射光纖時，由于光纖的幾何形狀或應力分布不均，光會被分解為兩個正交偏振態（如左旋和右旋圓偏振光）進行傳輸。通過精確控制光纖的扭轉周期和長度，可以使得某一偏振態的光與光纖的某個包層模發生耦合，從而實現光信號的偏振態轉換或調制。
具體來說，全光纖型偏振開關通常利用應力型雙折射光纖（如熊貓光纖）或旋轉光纖，通過特定方式（如扭轉、拉伸等）改變光纖的折射率分布，從而影響光在其中的傳輸特性。當需要切換光信號的偏振態時，只需改變光纖的應力分布或扭轉狀態，即可實現光信號的靈活切換。
二、全光纖型偏振開關的應用范圍
1、光通信系統：全光纖型偏振開關在光通信系統中扮演著重要角色。它能夠確保光信號在傳輸過程中保持穩定的偏振態，減少信號衰減和串?dāng)_，提高通信質量。此外，在波分復用（WDM）系統中，偏振開關還可以用于光信號的路由和切換，增強系統的靈活性和可擴展性。
2、光纖傳感系統：全光纖型偏振開關作為傳感器的重要組成部分，能夠?qū)崿F(xiàn)對光信號偏振態的精確控制，從而提高傳感器的靈敏度和準確性。例如，在光纖陀螺儀中，偏振開關可用于調節光信號的偏振態，確保陀螺儀的穩定性和精度。
3、光信號處理系統：在光信號處理領域，全光纖型偏振開關可用于光信號的調制、解調、濾波等過程。通過控制光信號的偏振態，可以實現光信號的復雜處理，滿足各種應用需求。例如，在光信號處理系統中，偏振開關可用于實現光信號的相位調制和偏振態控制，提高系統的處理能力和效率。
4、光纖網絡測試與測量：在光纖網絡的測試與測量過程中，全光纖型偏振開關也發揮著重要作用。它可以用于模擬不同偏振態下的光信號傳輸情況，幫助工程師評估和優化光纖網絡的性能。此外，偏振開關還可用于光纖傳感器的校準和測試，確保傳感器的準確性和可靠性。
