手動可調光纖濾波器

一、手動可調光纖濾波器特性
寬調諧范圍
寬波長
低IL和PDL
緊湊型且低成本
二、手動可調光纖濾波器應用
光纖傳感
ASE控制
可調諧光纖激光器
三、手動可調光纖濾波器規格參數

參數	最小值	典型值	最大值	單位
中心波長	1060, 1310, 1550, 1600, 1950, 2000,2050			nm
調諧范圍[1]	--	+ 30	+ 50	nm
調諧分辨率	-	0.1	-	nm
插入損耗[2]	1.5	2	3.5	dB
帶寬@-3dB	-	1	1.2	nm
帶寬@-3dB	-	10	-	nm
Off-Band Suppression	-	30	-	dB
偏振相關損耗（僅SM光纖）	-	0.15	0.35	dB
偏振模色散（僅SM光纖）	-	-	0.5	ps
消光比（僅PM光纖）	18	23	-	dB
回波損耗	40	-	-	dB
光功率處理	標準版本	0.5	w
	高功率版本	10	w
工作溫度	0	20	60	℃
儲存溫度	-10	-	70	°C

[1]. 波長越長，調諧范圍越大
[2]  光纖芯越小，損耗越高。使用寬帶光源對傳輸峰值進行集成測量。不包括連接器損耗。

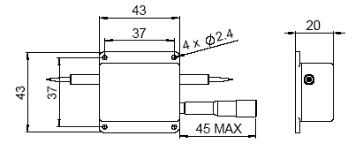

手動可調光纖濾波器機械尺寸

曲線圖

四川梓冠光電手動可調光纖濾波器訂貨信息

中心波長	配置	光纖類型	封裝	光纖長度	連接器
1=2050nm 2=2000nm 3=1310nm 4=1950nm 5=1550nm 6=1060nm 7=1600nm 0=others	1=標準 2=高功率	1=SMF-28 2=Hi1060 3=Pm980 4=PM1550 0=others	1=裸光纖 2=900um套管 0=others	1=0.25m 2=0.5m 3=1.0m 0=others	1=None 2=Fc/pc 3=Fc/APC 4=SC/PC 5=SC/APC 6=ST/PC 7=LC 0=others
