單波長摻鉺光纖放大器

一、單波長摻鉺光纖放大器的定義
單波長摻鉺光纖放大器是一種專為光通信系統設計的放大器，利用摻鉺光纖作為增益介質，通過泵浦光激發鉺離子實現特定波長信號光的放大。與多波長摻鉺光纖放大器相比，SW-EDFA專注于單一波長的信號放大，具有更高的增益效率和更低的噪聲水平，適用于需要高靈敏度、長距離傳輸?shù)膽脠鼍啊?/span>
二、單波長摻鉺光纖放大器的特點
1、高增益與低噪聲：SW-EDFA專注于單一波長的信號放大，具有更高的增益效率和更低的噪聲水平，能夠顯著提高光信號的傳輸質量和穩定性。
2、波長選擇性：通過調整摻鉺光纖和泵浦光的參數，SW-EDFA能夠?qū)崿F(xiàn)對特定波長信號光的選擇性放大，滿足特定應用場景的需求。
3、高飽和輸出功率：SW-EDFA具有較高的飽和輸出功率，能夠支持更遠距離的光信號傳輸，降低光信號的衰減和失真。
4、穩定性與可靠性：采用先進的生產工藝和設備，確保SW-EDFA的精度和穩定性。通過精細的加工和封裝流程，實現高性能輸出和長壽命運行。
5、定制化解決方案：我們提供定制化的SW-EDFA解決方案，根據客戶的具體需求，提供不同規格和性能的產品，滿足多樣化的應用場景需求。
三、單波長摻鉺光纖放大器的技術參數

參數指標		單位	最小值	典型值	最大值	備注
波長范圍		nm	1530	1550	1565	C-band
預放大器 EDFA-PA	輸入功率	dBm	-45	-30	-25
	輸出功率	dBm	-10		10
	增益系數	dB	35
功率放大器EDFA-BA	輸入功率	dBm	-6		3
功率放大器EDFA-BA	輸出功率	dBm	10		27	最大 27dBm；P 總=PASE+Psig
噪聲指數		dB			5.5
增益平坦度		dB		3
偏振相關增益		dB			0.5
偏振模色散		ps			0.5
輸入/輸出端隔離度		dB	40
工作溫度范圍		°C	-20		65
工作濕度范圍		%			70
尾纖接頭類型			FC/APC
尾纖類型			SMF-28e 單模光纖
供電方式			DC 5V OR AC 220V
尺寸		mm	臺式 260×285×115			模塊 A : 90 × 70 × 15 模塊 C：150 × 125 × 30
通信協議			RS232			可選配功率監控和上位機軟件
工作模式			ACC 自動電流控制
工作模式			APC 自動功率控制

EDFA 基本類型

預放大器：Pre-Amplifier(PA)，即前置放大器，用于-40 ~ -25 dBm 范圍內的微小光信號的放大，典型增益 35 dB；

功率放大器：Booster-Amplifier(BA)，用于- 6 ~ + 3 dBm 范圍內的光信號的功率提升，最大輸出功率可達 27 dBm；

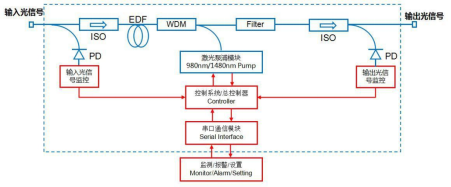

基本結構

尺寸圖（模塊/臺式）

尺寸圖

四川梓冠光電單波長摻鉺光纖放大器訂貨信息

EDFA-PA	增益大小(dB)	工作波長	濾波器帶寬	尾纖套管直徑	尾纖長度	連接頭形式	封裝形式
	25	00= 無濾波器 00= No filter C34=1550.12n C34=1550.12nmm （內置 ITU 波長濾波器）	N=無濾波器 N=No filter 04=0.4@0.5dB 08=0.8@0.5dB	9-0.9mm 2-2mm	0=法蘭 1 =1m 2 =2m	0=None 1=FC/APC 2=FC/PC	M=模塊 B=臺式 R=機架式
EDFA-BA-GF	輸出功率(dBm)
	15、20、23、26

單波長摻鉺光纖放大器拓展資料
一、單波長摻鉺光纖放大器的工作原理
SW-EDFA的工作原理基于摻鉺光纖的受激輻射放大效應。當泵浦光（通常為980nm或1480nm）照射到摻鉺光纖上時，鉺離子吸收泵浦光的光子，從基態躍遷到激發態。隨后，當特定波長的信號光（通常為1530-1565nm波段內的某一波長）的光子與處于激發態的鉺離子相互作用時，鉺離子發生受激輻射，釋放出與信號光相同頻率、相同相位的光子，從而實現信號光的放大。通過優化摻鉺光纖的長度、鉺離子濃度以及泵浦光的功率，SW-EDFA能夠在保持低噪聲的同時，實現特定波長信號光的高增益放大。
二、單波長摻鉺光纖放大器的應用范圍
1、長途光通信：在長途光通信系統中，SW-EDFA用于補償光信號在光纖傳輸過程中的衰減，提高光信號的傳輸距離和穩定性。其高增益和低噪聲的特性使得SW-EDFA成為長途光通信系統中的關鍵組件。
2、城域網與接入網：在城域網和接入網中，SW-EDFA用于提高光信號的傳輸效率和帶寬利用率，滿足日益增長的帶寬需求。通過選擇性放大特定波長的信號光，SW-EDFA能夠優化網絡性能，提高數據傳輸速率和穩定性。
3、光傳感與光測量：在光傳感和光測量領域，SW-EDFA用于提高光信號的靈敏度和測量精度。其波長選擇性和高增益的特性使得SW-EDFA成為光傳感系統中的理想選擇，能夠增強傳感系統的探測能力和測量范圍。
4、光纖激光系統：在光纖激光系統中，SW-EDFA用于放大激光脈沖，提高激光器的輸出功率和穩定性。其高飽和輸出功率和波長選擇性的特性使得SW-EDFA成為光纖激光系統中的關鍵組件，能夠支持更高功率、更穩定的激光輸出。
