光反射儀和光時域反射儀的區別是什么？

   在光纖通信、光學檢測及工業自動化領域，光反射儀與光時域反射儀（OTDR）作為兩類核心光學儀器，常因名稱相似被混淆。盡管兩者均基于光的反射原理，但在技術實現、功能定位及應用場景上存在顯著差異。四川梓冠光電將從工作原理、結構特性、產品優勢及行業應用四個維度，系統解析兩者的技術差異。

  一、工作原理區別：

  1.光反射儀

  光反射儀的核心原理是定向反射光檢測，通過光學元件（如平面鏡、棱鏡或曲面反射鏡）將特定波長的光束按預設角度反射至探測器。其工作機制類似于傳統光學反射實驗，依賴反射材料的表面特性（如反射率、粗糙度）實現光路控制。例如，在光纖到戶（FTTH）工程中，光反射器被用于檢測中心機房反射率，確保光信號在PON網絡中的穩定傳輸。

  2.光時域反射儀（OTDR）

  OTDR采用后向散射與菲涅爾反射混合測量技術。儀器向光纖注入高功率光脈沖，通過分析反射光的時間延遲與強度分布，間接推算光纖長度、衰減系數及故障位置。其核心公式為：

L=2×n/c×T

  其中，L為光纖長度，c為光速，T為光脈沖往返時間，n為光纖折射率。OTDR的優勢在于能探測到微小的瑞利散射信號，實現千米級光纖的分布式測量。

  二、結構區別：

  1.光反射儀

  結構上，光反射儀通常由光源、反射組件（如分光鏡、曲面鏡）及光電探測器組成，設計簡潔且成本較低。例如，汽車后視鏡利用平面鏡實現光路轉折，而牙科小平面鏡則通過改變光路輔助醫生觀察口腔內部。此類設備無需復雜的數據處理模塊，重點在于反射效率與穩定性。

  2.光時域反射儀

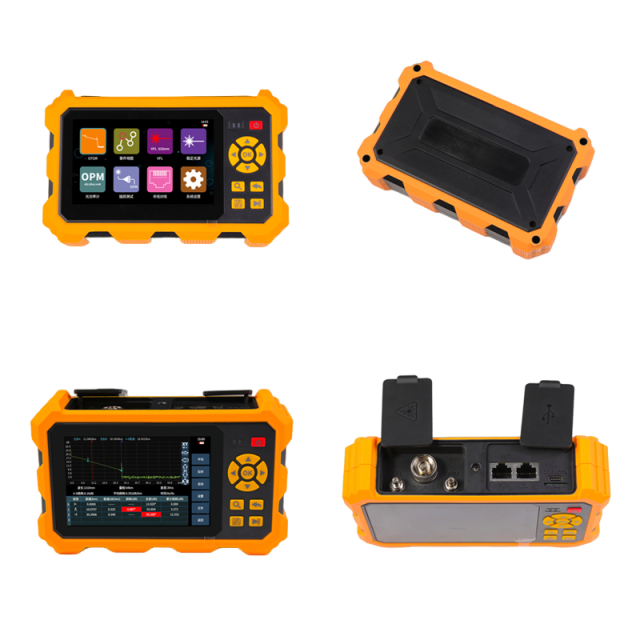

  OTDR屬于高集成度精密儀器，核心模塊包括激光發射器、定向耦合器、光電探測器、高速數據采集卡及信號處理單元。以某型號OTDR為例，其動態范圍可達45dB，支持128k采樣點，并配備WinCE操作系統及觸摸屏交互界面。此外，高端設備還集成光功率計、可視化故障定位器（VFL）等功能，滿足復雜場景需求。

  三、產品區別：

  1.光反射儀

  高反射率與低插入損耗：適用于短距離、高精度反射檢測，如光纖連接器端面檢測。

  低成本與易用性：結構簡單，無需專業培訓即可操作，例如自行車尾燈反射器成本僅數元。

  局限性：無法測量光纖內部損耗或定位故障點，僅適用于表面反射特性分析。

  2.光時域反射儀

  超短事件盲區與大動態范圍：高端設備可實現≤1m的事件盲區，動態范圍達45dB，支持長距離光纖監測。

  多功能與智能化：支持多波長測量、偏振分析，并配備自動化報告生成功能。

  高成本與操作門檻：專業級OTDR價格可達數十萬元，需專業培訓才能充分發揮性能。

  四、應用區別：

  1.光反射儀

  光纖通信：用于PON網絡反射率測試、光鏈路連通性驗證。

  工業安全：汽車尾燈、自行車反光條依賴反射器提升夜間可視性。

  醫療與科研：牙科小平面鏡、天文望遠鏡反射鏡均屬于光反射器應用。

  2.光時域反射儀

  光纖施工與維護：在光纜鋪設、故障定位中不可或缺，例如檢測10km以上長距離光纖的熔接損耗。

  數據中心運維：用于監測高速光模塊的傳輸質量，定位微彎、斷裂等隱蔽故障。

  科研與軍工：支持單模/多模光纖特性分析，滿足極端環境下的高精度測量需求。

  光反射儀與OTDR雖同屬光學檢測設備，但前者聚焦于表面反射特性分析，后者則深耕于光纖內部參數的分布式測量。隨著5G、數據中心及工業物聯網的快速發展，OTDR在高端運維中的價值愈發凸顯，而光反射儀則憑借低成本優勢在基礎檢測領域持續發揮作用。兩者技術路線的分化，正是光學儀器專業化、場景化發展的縮影。
