| 參數 | 單位 | 規格 | 備注 | |
| 單向 | 雙向 | |||
| 波長范圍 | nm | 1550±20 | 其他波段可選 | |
| 插入損耗 | dB | 0.9（典型值）；1.3（最大值） | 1.2（典型）；1.5（最大值） | |
| 偏振相關損耗 | dB | 0.15（典型值）；0.30（最大值） | 0.30（典型值），0.40（最大值） | |
| 回波損耗 | dB | ≥40 | ≥30 | |
| 串?dāng)_ | dB | ≥35 | ≥30 | |
| 可重復性 | dB | +/-0.01 | ||
| 耐久性 | Cycles | ＞100 Billions | ||
| 開關速度 | us | 常規（200~400）；超快（10~30） | ||
| 最大光功率 | mW | 500 | ||
| 儲存溫度 | °C | -40~85 | ||
| 工作溫度 | ℃ | -5~70 | ||
| 尺寸(長x寬x高) | mm | 31×8.8×12.5 | ||
| 注：所有規格均基于無連接器的設備，并保證波長、偏振和溫度。 | ||||

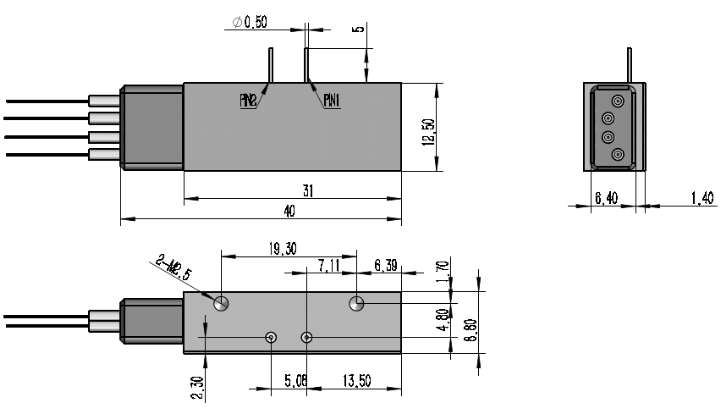

四、2x2反射式磁光開關尺寸圖
五、2x2反射式磁光開關電氣規格
| 參數 | 規格 | 單位 | |
| 定時的 | 超快的 | ||
| 開關速度 | 200~400 | 10~30 | μs |
| 開關電壓（VCC） | 5(+/-5%) | 6.0~7.0 | V |
| 開關電流 | ＜200 | ＜500 | mA |
| 脈沖寬度（典型） | 1000 | 20 | μs |
| 開關頻率 | ＜800 | ＜3000 | Hz |
六、引腳定義
單向：
| 開關狀態 | Pin1 | Pin2 | 光輸出端口 |
| 狀態“0” | 1(電壓=VCC) | 0(電壓=GND) | IN1→ OUT 1;IN2 →OUT 2 |
| 狀態“1” | 0(電壓=GND) | 1(電壓=VCC) | IN1 →OUT 2;IN2 →OUT 1 |
雙向：
| 開關狀態 | Pin1 | Pin2 | 光輸出端口 |
| 狀態“0” | 1(電壓=VCC) | 0(電壓=GND) | IN1? OUT 1;IN2 ?OUT 2 |
| 狀態“1” | 0(電壓=GND) | 1(電壓=VCC) | IN1?OUT 2;IN2 ?OUT 1 |
七、四川梓冠光電2x2反射式磁光開關訂購信息
| 開關速度 | 工作波長 | 光纖 | 光纖長度 | 連接器類型 |
| 1.200~400us 2.10~30us 3.Others | 1.CBand1525~1565 nm 2.L Band 1565-1615 nm 3.C&L Band 4.Others | 1.250μm fiber 2.900μm fiber 3.Others | 1.0.5+/-0.1 m 2.1.0+/-0.1 m 3.Others | 0.No Connector 1.FC/UPC 2.FC/APC 3.SC/UPC 4.SC/APC 5.LC/PC 6.MU/PC 7.Others |
