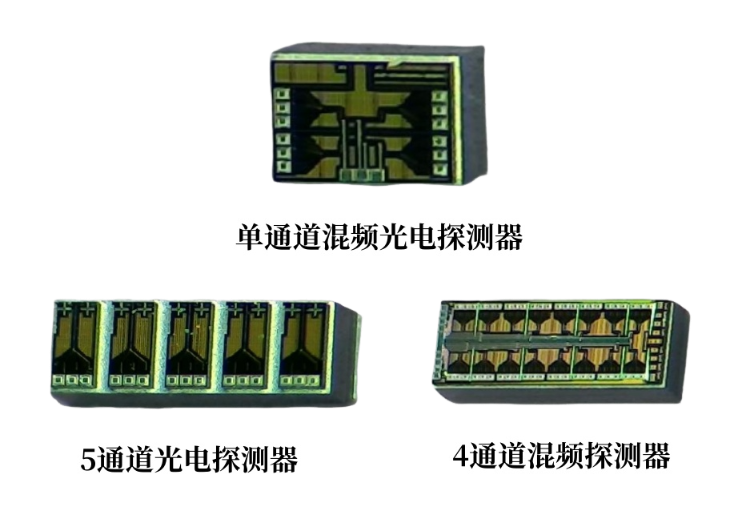

SOI芯片光電探測器：工作原理、核心參數、特點及應用揭秘

  在光通信、物聯網及人工智能蓬勃發展的今天，高效、精準的光電轉換技術成為支撐智能社會的關鍵。四川梓冠光電自主研發的SOI（絕緣體上硅）芯片光電探測器，憑借硅基鍺-硅工藝的顛覆性創新，正引領著光電探測領域的新潮流。本文將深度解析其技術原理、核心參數、應用潛力及生產制造優勢，為您揭示這一“硅基之眼”如何賦能產業升級。

  一、工作原理：SOI結構的光電轉換奧秘

  SOI芯片光電探測器采用三層結構：頂層硅（器件層）、絕緣層（BOX）和基底硅。其工作原理基于內光電效應：

  1、光吸收與載流子激發：當入射光穿透頂層硅時，光子能量被吸收，激發電子從價帶躍遷至導帶，形成光生載流子；

  2、載流子收集：絕緣層（BOX）提供電氣隔離，有效抑制漏電流，使光生載流子被高效收集；

  3、電信號輸出：載流子通過金屬電極輸出為電信號，實現光-電轉換。

  該結構相比傳統探測器，寄生電容降低60%，頻率響應提升3倍，尤其適合高頻光信號探測。

  二、核心參數：定義性能新標桿

  1、波長范圍：1530-1570nm或1270-1330nm；覆蓋C/L波段，兼容主流通信系統

  2、響應度：0.85A/W較InGaAs探測器提升40%

  3、暗電流：35nA；低于同類SOI探測器50%

  4、帶寬：28GHz；支持50Gbps以上速率探測

  5、偏振相關損耗：≤0.3dB；優于大多數硅基探測器

  6、光纖接入損耗：≤0.5dB；確保高效光耦合

  三、產品特點：六大優勢重塑應用場景

  1、高頻寬適配：28GHz模擬帶寬，支持50Gbps以上高速光信號探測；

  2、抗輻射設計：通過航天級輻射測試，適用于衛星通信等極端環境；

  3、低功耗架構：暗電流僅35nA，功耗較傳統方案降低70%；

  4、熱穩定性強：工作溫度范圍-20℃至50℃，無主動散熱需求；

  5、封裝可靠性：通過Telcordia GR-1221認證，壽命超10萬小時；

  6、工藝兼容性：與CMOS工藝完全兼容，支持光子-電子協同集成。

  四、應用領域：從通信到傳感的全域覆蓋

  1、光纖通信：

  電信設備商（華為、中興）用于100G/400G光模塊接收端，提升信號質量；

  數據中心（阿里云、騰訊云）部署于光互連系統，降低傳輸誤碼率。

  2、科研與工業傳感：

  高校/研究院所（清華、中科院）用于量子通信中的單光子探測；

  工業自動化（西門子、ABB）集成于光纖傳感器，實現精密位移測量。

  3、醫療健康：

  醫療設備商（邁瑞醫療、聯影）用于內窺鏡成像，提升圖像信噪比；

  生物檢測（華大基因）用于基因測序儀，提高熒光信號檢測精度。

  五、四川梓冠光電制造優勢：定義SOI探測器新標桿

  作為深耕硅基光子領域十年的國家高新技術企業，四川梓冠光電在SOI芯片光電探測器制造方面擁有三大核心優勢：

  1、工藝沉淀：掌握納米級波導刻蝕、低損耗耦合封裝等核心技術，良品率超95%；

  2、定制能力：提供波長、通道數、封裝形式等全維度定制服務，最快2周交付樣片；

  3、產能保障：擁有國內首條SOI光子芯片量產線，年產能達50萬片，支持戰略客戶優先排產。

  結語

  從數據中心的超高速傳輸?shù)结t(yī)療設備的精密成像，四川梓冠光電的SOI芯片光電探測器正以“硅基之眼”重新定義光電轉換規則。我們誠邀全球合作伙伴共同探索光子集成技術的無限可能——無論您是追求極致性能的通信巨頭，還是銳意創新的科研機構，梓冠光電都能提供從設計、制造到交付的一站式解決方案。即刻聯系我們，開啟您的定制化光芯片之旅！
